Как определить модель пневматического соединения?

Просмотры:15     Автор:Pедактор сайта     Время публикации: 2023-04-03      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

1

На самом деле, это очень просто.Спецификацию модели можно разделить на три части: код серии (в английском верхнем регистре) + наружный диаметр трубы (в двузначном коде) + резьба соединителя (в двузначном или прямом коде резьбы).


Пример: Что означают цифры «10» и «02» в модели пневматического соединителя PC10-02?


PC — английские буквы в этой позиции представляют собой код пневматического соединения, и обычно используемые буквы включают PCH, PCF, PL, PLF, PB, PD, PX, SL, PH и т. д.


10——Число в этой позиции представляет внешний диаметр трахеи в мм, здесь трахея имеет внешний диаметр 10.


02——Число в этой позиции представляет собой диаметр резьбы, здесь это 2 пункта или 1/4 дюйма.1 пункт равен 1/8 дюйма, 2 пункта равен 2/8 = 1/4 дюйма, 3 пункта равен 3/8 дюйма и так далее.(1 дюйм=25,4 мм)

2

Какова общая резьба соединения пневматических соединений?

Резьба R: это 55-дюймовая резьба для уплотнительной трубы, которая после затяжки становится воздухонепроницаемой.Верх и низ имеют дугообразную форму.Конусность конусной резьбы 1:16.


Резьба G: это британская негерметичная трубная резьба 55°.Внутренняя и наружная резьба представляет собой цилиндрическую трубную резьбу.После сопоставления они не запечатываются.Они служат только в качестве соединения в трубопроводе.С помощью уплотнительного кольца их можно использовать для трубопроводов низкого давления, находящихся под статической нагрузкой.Верх и низ имеют дугообразную форму.


Примечания: единицей измерения шага дюймовой резьбы являются дюймы, а шаг резьбы обычно выражается количеством витков на дюйм длины.Британская нить широко известна как тонкая нить.


Резьба NPT: это американская герметичная коническая трубная резьба под углом 60°.


Примечания: единицей измерения шага американской резьбы также являются дюймы, а для обозначения шага обычно используется количество витков резьбы на дюйм длины.


3

Форма соединения пневматического соединения:


Тип ①: один конец соединен с резьбой, а другой - с воздухопроводом (резьба с трубой), например: пневматическое быстроразъемное соединение, прямое пневматический шарнир

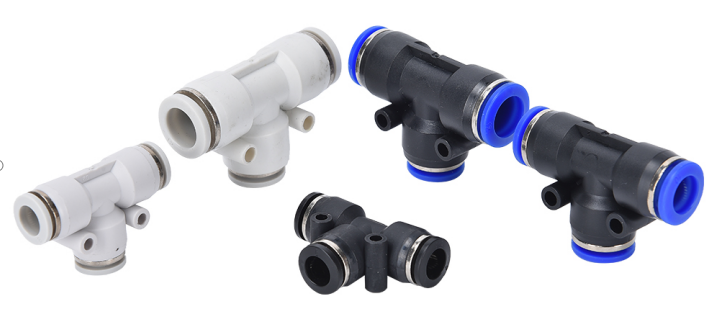

Тип ②: Оба конца могут быть подсоединены к воздушной трубе (трубка к трубке), и оба конца могут быть подсоединены к резьбе (резьба к резьбе) или множественному распределению.Такие как: такие как: Т-образные пневматические соединения, Y-образные пневматические соединения, многоходовые пневматические соединения


Совместная форма соединения пневматической трубы:


Вставные соединения труб: в основном подходят для нейлоновых и пластиковых труб.При покупке обратите внимание на внешний диаметр трубы.


Соединения труб с наконечником: в основном подходят для труб из цветных металлов и труб из твердого нейлона.При покупке обратите внимание на внутренний диаметр трубы.


Зажимное соединение труб: в основном подходит для плетеного резинового шланга с верхней резьбой.При покупке обратите внимание на внутренний диаметр трубы.

Обычно используемыми материалами являются металлические трубы и неметаллические трубы:

Металлические трубы: оцинкованные трубы, трубы из нержавеющей стали, тянутые алюминиевые трубы и трубы из чистой меди, в том числе медные трубы, трубы из нержавеющей стали и алюминиевые трубы с защитой от ржавчины.Они подходят для высокой температуры, высокого давления и неподвижных деталей, в основном используемых на заводских магистралях и крупномасштабных пневматических устройствах.


Неметаллические трубки: жесткие нейлоновые трубки, мягкие нейлоновые трубки, полиуретановые трубки и т. д. Неметаллические трубки легкие, легко собираются и разбираются, легко режут, имеют низкое сопротивление трению, не ржавеют, но не подходят. для использования при высоких температурах и должны быть защищены от внешних повреждений.Нейлоновые трубки гибкие, но их нельзя сгибать и переходить, а полиуретановые трубки еще более гибкие.


Среди них воздушный шланг мягкий и гибкий, воздушный шланг можно использовать вместе с компрессором для подачи питания на шлифовальные машины, гаечные ключи, пневматические пистолеты для забивания гвоздей и другие пневматические инструменты в мастерских и автомастерских для обеспечения надежной и эффективной работы инструменты.Воздушные шланги также можно использовать с баллонами со сжатым газом для надувания, сварки, обжига пламенем, управления кислородом и многого другого.Воздушные шланги можно увидеть в аэрокосмической, химической, пищевой промышленности, машиностроении и т. д.


С точки зрения формы спиральная трубка более гибкая, чем прямая, потому что она может расширяться или сжиматься по мере необходимости.Эти трубки могут использоваться в различных областях, включая измерительные линии, робототехнику и пневматические инструменты.Вы можете выбрать, использовать ли собственный разъем в соответствии с вашими потребностями.



Мы производим пневматическую фитингу из латуни, пластиковой, железного и цинкового сплава, латунина, полиуретановая трубка (PU Tube), катушка PU, ПВХ и нейлоновый шланг, водяной шланг .....
